手动阀

GLV-1

* GLV-1的接液部使用青铜或耐脱锌黄铜材质
* 广泛应用于蒸汽・空气・冷温水・油等流体介质






GLV-1

仕様

种类 截止阀
仕様 产品种类 截止阀
口径 15A (1/2") - 50A (2")
适用流体 蒸汽・空气・冷温水・油
连接方式 JIS Rc 螺纹型
最高压力 1 MPa
最高温度 185 ℃
使用压力 最高1.0MPa
最高温度 最高185℃
材料 阀体 青铜
阀盖 黄铜或者青铜
阀瓣 黄铜或者青铜

备注

* 出厂时，产品处于关闭状态。

尺寸(mm)和重量(kg)
Size L H D 重量
15A(1/2") 50 76 54 0.3
20A(3/4") 57 86 61 0.4
25A(1") 65 100 68 0.6
32A(1-1/4") 75 123 77 0.9
40A(1-1/2") 85 135 77 1.1
50A(2") 100 159 83 1.7



关于流量

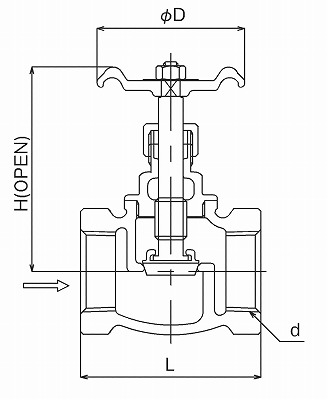

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(675.82 KB)

CAD图纸

(70.55 KB)

产品说明书

(78.58 KB)

产品图纸

(95.11 KB)
