安全阀和泄压阀

AL-24F

* 使用氟橡胶，最高温度 120°(C)
* 阀体和阀座采用防腐材料* 容易调节






AL-24F

仕様

特点 比例式 / 泄压阀 / 青铜 / 隔膜式
类别 泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 25A (1")
适用流体 冷水和热水、油、其它非危险性流体
连接方式 JIS Rc 螺丝型
工作压力 0.1 - 0.7 MPa
压力范围 0.1 - 0.7 MPa (*)
适用温度 最高120℃
材料 阀体 青铜
阀箱 青铜
阀门 氟橡胶
阀座 不锈钢

备注

* 可提供工作压力介于 0.05MPa 和 0.1MPa 之间的阀门。

尺寸(mm)和重量(kg)
Size L(mm) H1(mm) Weight(kg)
15A(1/2) 20.5 46 1.4
20A(3/4) 18.5 47 1.4
25A(1) 17.5 52 1.6

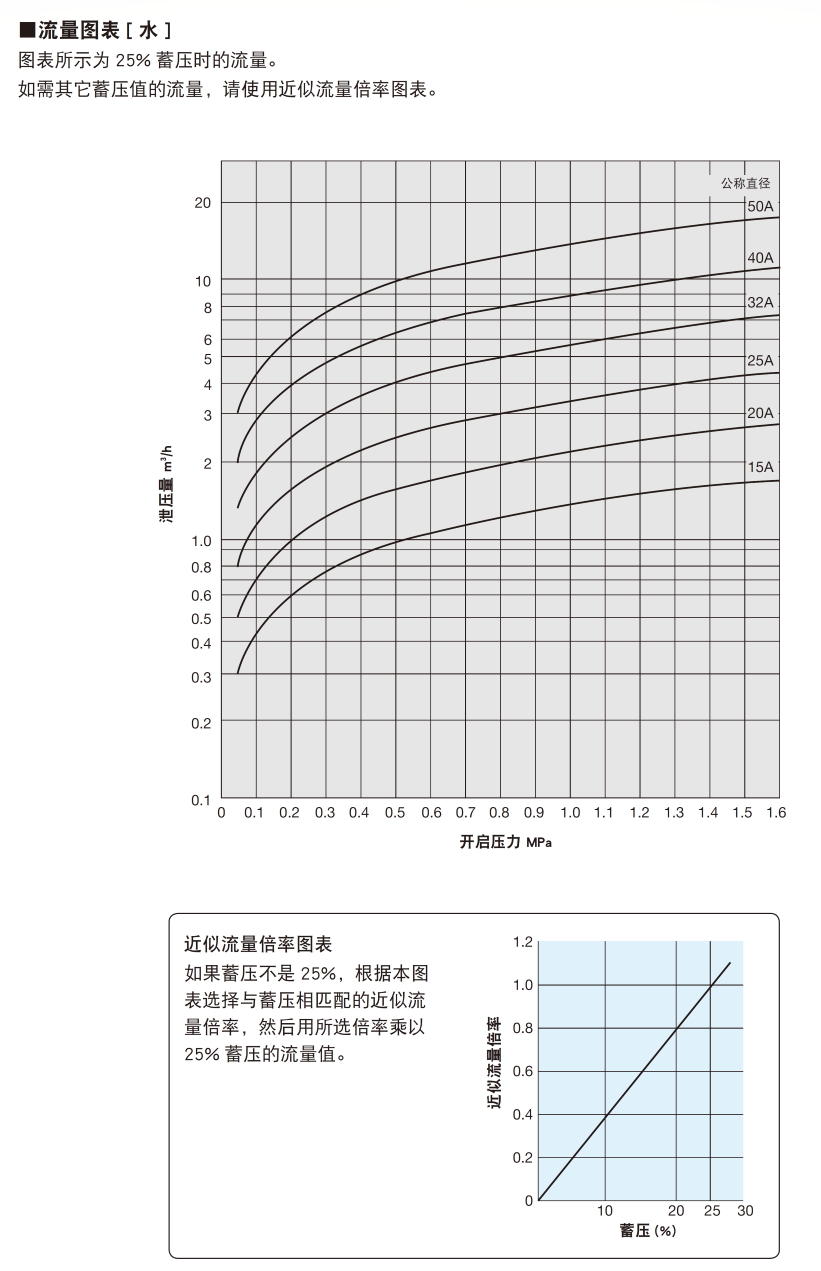

关于流量

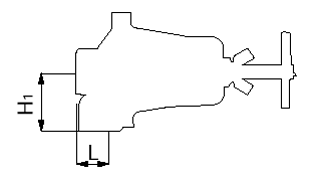

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(610.17 KB)

CAD图纸

(30.50 KB)

产品图纸

(98.06 KB)
